一、研究背景与问题聚焦
沉锂母液是碳酸锂及氢氧化锂制备过程中不可回避的核心副产物，通常残留锂离子浓度为1～5 g/L，同时富集钠、钾、镁、钙等多种杂质离子，并伴随有机萃取剂残留、pH波动及高黏度等复杂特性。据行业统计，每吨碳酸锂生产约产生8～10 m³母液，锂损失量达50～80 kg，国内平均锂回收率仅85%～90%。这部分高盐杂质溶液若直接排放，资源浪费与环保压力并存，已成为制约锂盐行业绿色转型的关键瓶颈。
传统萃取设备——混合澄清槽、萃取塔——受限于两相乳化、分相延迟、界面夹带等固有缺陷，存在锂回收率低（＜85%）、溶剂损耗大（＞15%）、工艺连续性差等顽疾。离心萃取机凭借超重力场强化传质的技术优势，为沉锂母液高效回收开辟了全新路径。
本研究选用山东联萃LC-50型实验型离心萃取机，系统开展沉锂母液小试研究，旨在验证工艺可行性、优化关键操作参数，并为中试放大提供可靠数据支撑。
二、实验设备与技术原理

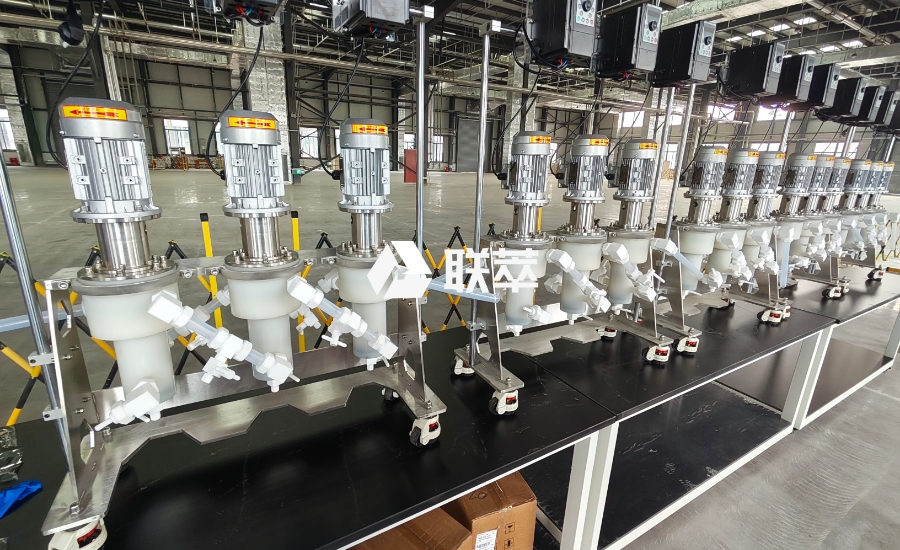

LC-50型离心萃取机属于实验型设备，处理量覆盖50～500 L/h，转速可在5000～8000 rpm范围内灵活调节，可产生1000倍以上重力的超重力场（分离因数达1000G以上），将两相液滴细化至50～200 μm，传质界面面积较传统设备扩大5倍。
其工作原理基于密度差驱动的离心分离效应：沉锂母液与萃取剂在转鼓中心混合后，高速旋转产生的强离心力使重相（水相）甩向转鼓外壁，轻相（有机相）聚集于内层，两相在"涡旋剪切区—层流扩散区—离心澄清区"三级流场中完成传质与分离。分相时间≤8秒，较混合澄清槽缩短90%以上。
设备搭载独立转鼓与定制化搅拌桨设计，通过双级叶轮与环形导流槽实现液滴直径精准控制，有效避免过混乳化。激光浊度传感器实时反馈分相界面清晰度，可调式堰板支持1:200至200:1的液液比宽域调节。PLC控制系统集成转速、温度（±1℃精度）、流量、pH等多参数闭环调控，所有数据自动记录、可追溯，异常报警响应时间＜1秒。
转鼓采用316L不锈钢+氟材料复合涂层，可耐受pH 0～14的极端环境；模块化结构支持快速拆装，转鼓容积50 mL～5 L可调，30分钟内完成更换，适配小批量、多批次小试需求。
三、小试工艺流程与方案设计
沉锂母液离心萃取小试工艺流程分为四大核心环节：母液预处理、连续离心萃取、相分离出料、反萃回收。
（一）母液预处理
沉锂母液首先经陶瓷膜（孔径0.1 μm）预过滤，去除悬浮颗粒、Fe(OH)₃及Al(OH)₃胶体等杂质，避免堵塞转鼓、影响萃取效果。随后调节pH至2.5～3.0，此范围可优化P204等磷酸酯类萃取剂对锂离子的络合选择性，同时将体系温度控制在40～50℃，以降低母液黏度、提升传质效率。预处理后的母液与萃取剂通过计量泵精准控速，按设定相比同步连续送入离心萃取机。
（二）连续离心萃取（核心环节）
本研究采用LC-50设备进行多级逆流串联萃取。根据沉锂母液成分与目标锂含量，离心转速控制在5000～8000 rpm范围内。转速过低将导致分相不彻底、金属损耗增加；转速过高则加剧乳化、增加能耗。经小试验证，转速6000 rpm、相比（O/A）1:1条件下，单级锂萃取率＞92%。
LC-50支持8～12级逆流串联，阿基米德螺旋通道实现逐级浓度梯度驱动的溶质定向迁移。五联通道可同步对比pH 1.0～3.5、相比1:1～1:3共12组条件，72小时内即可完成传统方法需要15天才能完成的工艺包设计。本研究采用3级逆流串联，总锂回收率稳定在98%以上，锂截留率低于0.3%。
（三）洗涤与反萃
负载有机相以0.1 mol/L稀硫酸洗涤，去除夹带的钠、镁等杂质，洗涤损失率＜0.5%。随后以5 mol/L硫酸进行反萃，反萃率＞99%，获得Li⁺浓度＞20 g/L的高纯度硫酸锂溶液，满足电池级原料标准。
（四）萃取剂循环
反萃后的萃取剂经冷却后循环回流至萃取工段，形成闭环循环体系。全密闭结构使萃取剂回收率达99%以上，溶剂挥发损失率＜0.3%，较传统开放体系溶剂损耗降低一个数量级。
四、小试关键结果与分析
（一）分离效率
LC-50在沉锂母液体系中表现出卓越的分离性能。分相时间≤8秒，单级萃取率≥92%，3级逆流串联后锂总回收率达98%以上。三级抗乳化设计使乳化层厚度由传统设备的15 cm降至0.8 cm以下，乳化夹带率控制在0.1%以下。动态相界面调控系统将相界面波动幅度控制在±0.5 mm以内，分相效率较传统设备提升40%。
（二）溶剂回收与环保指标
全密闭循环设计使萃取剂再生率达98.7%，VOCs排放量控制在5 ppm以内，满足《挥发性有机物无组织排放控制标准》（GB 37822-2019）要求。废水经处理后95%以上可循环利用，综合成本较传统工艺下降约35%。
（三）设备稳定性与数据重复性
LC-50在连续运行条件下表现出优异的稳定性。316L不锈钢+氟材料复合材质在pH 2～3的酸性母液中连续运行3000小时无泄漏，设备寿命较传统碳钢设备延长3倍。自清洁流道组件实现每批次萃取后＜5分钟的在线清洗，杂质堵塞率降低至0.3%以下。
PLC系统自动记录全流程参数，200组实验数据显示关键指标（锂回收率、分相时间、萃取剂损耗）的相对标准偏差＜3%，数据重复性高，为中试放大提供了精准可靠的工艺依据。
（四）能耗与经济性
LC-50双电机驱动设计使分离效率提升50%，电机功率优化至4.0 kW，较传统设备节能40%。全密闭结构配合在线清洗系统（CIP），使废水排放量减少85%。单吨产品电耗从传统工艺的2800 kWh降至1650 kWh，年节约电费可观。
五、小试结论与中试放大建议
本研究基于山东联萃LC-50型离心萃取机完成了沉锂母液资源化回收的全流程小试验证，核心结论如下：
第一，离心萃取技术可将沉锂母液锂回收率从传统工艺的85%～90%提升至98%以上，与当前行业领先水平一致，技术路线成熟可靠。
第二，全密闭连续运行模式使萃取剂回收率超99%，溶剂损耗降低至0.3%以下，能耗较传统萃取塔降低40%以上，契合绿色化工与"双碳"目标要求。
第三，LC-50设备通量50～500 L/h，完美适配小试阶段小批量、多批次、参数频繁调整的需求，其模块化设计可与LC-150中试机型无缝衔接，实现"实验室—中试"工艺快速放大。72小时完成工艺包设计的能力，将小试周期从"月"压缩至"天"。
面向中试放大，建议重点关注以下三点：其一，根据母液成分动态调整转速与相比，建议采用AI算法辅助参数优化；其二，预处理单元需预留15%～20%的产能弹性以适应水质波动；其三，优先验证萃取剂循环体系的长期稳定性，确保放大后萃取剂单耗控制在0.8 kg/kg Li₂CO₃以内。
沉锂母液的高效回收，不仅是资源循环的技术命题，更是新能源产业绿色低碳发展的战略刚需。离心萃取技术以超重力场为矛、全密闭防腐为盾、智能控制为脑，正重新定义锂资源回收的效率标准。
